看著嶄新的規�；a車間，繁忙的自動化作業現場，東莞市凱昶德電子科技股份有限公司陶瓷基板事業部總監吳朝暉博士長舒了一口氣：“我們兌現了2015年年初對業界朋友的承諾”，吳博士笑著說：“去年年初，我們通過中國LED在線等業內媒體連續發表了2篇文章，對陶瓷大功率封裝的技術現狀及市場前景進行了樂觀分析，承諾將在2015年第四季度實現陶瓷基板10萬片/月的量產能力，并將W級功率型陶瓷基板未稅價格下調至0.1元，這兩點我們都實現了”。“當初做出公開承諾時，坦誠講，我們是有點忐忑的，實現的過程也有些曲折，我們經歷了市場從懷疑到接受的艱難過程，也經歷了需求井噴時產能不足、供應不及時的被動局面，也曾出現過帶來重大損失的品質事故，我們承擔了責任，也吸取了教訓。”吳博士說：“市場需求爆發的時間節點比我們的預期早了點，我們的擴產略顯滯后，出現了供不應求的局面，甚至不得不推掉部分訂單，招致了不少客戶的抱怨，好在一切都挺過了，現在凱昶德陶瓷基板在業內已有相當知名度，其性價比相比臺灣同類產品優勢明顯，同時，2期10萬片產線的順利投產將極大緩解當前國內市場供不應求的局面。”
“凱昶德推出的薄膜線路陶瓷基板，其制造工藝與傳統陶瓷基板有很大不同”，吳博士說：“傳統LED陶瓷基板主要為低溫共燒（LTCC）陶瓷基板及厚膜絲印陶瓷基板，這兩種基板均采用厚膜印刷技術完成線路制作，線路表面較為粗糙（Ra約為1~3um），對位不精準，其工藝解析度較為受限，并不能適應當前高功率LED倒裝/共晶封裝的要求。而凱昶德自行研發的薄膜線路陶瓷基板，是一種結合薄膜制程與電鍍制程技術，在高導熱氧化鋁或氮化鋁陶瓷板上以影像轉移方式制作金屬線路，線路解析度可達50um，表面粗糙度小于0.3um、線路對位精準度誤差值僅±1%，具備了高導熱系數、高線路精準度、高表面平整度的特性，非常適用于LED倒裝/共晶工藝，是最適合高功率且小尺寸LED發展的陶瓷封裝基板。”

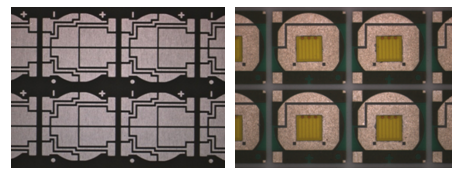

圖 凱昶德陶瓷基板線路圖及共晶封裝圖
“我們從2012開始研發立項，到現在已整整做了四年。”談到這個項目的產業化歷程，吳博士娓娓道來：“當初業內與我們同時開發的企業有近10家，而現在，真正實現規�；慨a能力的只有我們一家。”，“回顧我們的研發歷程，我一直都很慶幸立項當初我們對技術難度的“懵懂無知”，這也許就是所謂的“無知者無畏”吧”，吳博士感嘆的說：“這個項目的技術難度是超過我們最初預期的，好在四年我們都堅持了下來，解決了核心問題，并進行了相關專利布局，現在我們共申請了6項發明專利，其中4項已經授權，實現了從設備到方法的全覆蓋”。
薄膜線路陶瓷基板的核心技術可以歸納為兩點，其一是陶瓷基板的薄膜金屬化技術，其二是實現雙面布線垂直互連的穿孔電鍍技術。這兩項核心技術在各自領域似乎并不陌生，比如薄膜金屬化經常應用于半導體器件，而穿孔電鍍技術則在PCB行業相當成熟。“似乎難度并不高”，吳博士笑著說：“立項當初我們也是這么認為的，自己做不了就找廠家代工嘛，可等我們一開始做，發現完全不一樣，代工廠根本做不好也做不了，后來我們不得不全工序自己做。”
“我可以用“神似而形不似”來概括陶瓷基板薄膜金屬化與半導體領域的區別，它們金屬化的原理是一樣的，都是采用真空濺射的原理，且需要過渡層及種子層實現陶瓷-金屬間的低應力及高結合力，但要實現大規模化量產，陶瓷基板薄膜金屬化設備的構造與半導體行業設備完全不同，半導體行業這類設備都是獨立的單腔式，制作精密，價格昂貴，生產效率低，是不能適用于低成本陶瓷基板規模化生產要求的，好在我在博士期間接觸過單腔式的真空鍍膜設備，對金屬化原理有較深入的研究，同時公司有一個高水平的自動化團隊，我們聯合攻關了一年，終于開發出一套高性價比的連續式磁控濺射鍍膜系統，再經過半年的改裝調試，現在無論是自動化操作性、生產產能，還是鍍膜品質，都完全滿足陶瓷基板薄膜金屬化的要求”。“當初我們進行設備調研時，對方報價一千多萬一臺，差點讓我們直接放棄這個項目，我們自行開發，為項目經費省下了很大一筆錢，要實現低成本，要從節省設備投入開始。”
“至于另一個核心技術穿孔電鍍，我可以反過來用“形似而神不似”來概括它與現有PCB行業技術的區別，那就是設備外形很像，但技術原理不同，比如穿孔，PCB行業用機械鉆孔，而陶瓷基板采用的是高精密激光鉆孔；再比如電鍍，PCB行業是電鍍填盲孔或者空心孔，而陶瓷基板需要電鍍填實心的貫穿孔，其物料與工藝與PCB行業完全不同，這也是代工廠做不好做不了的原因。”

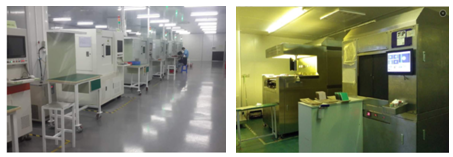

圖 凱昶德陶瓷基板激光加工車間及黃光微影車間一覽
激光穿孔精度高，速度快，孔型完整，熱影響區小，是陶瓷基板制造流程中第一道，也是至關重要的核心工序之一。吳博士說：“資金不能省的地方一定不要省，激光加工品質非常重要，設備100多萬一臺，且要實現規�；a，必須得上10臺以上，僅這一道工序，就要至少上千萬的投資，實力弱的企業是無法上量的；而電鍍填孔對工藝的管控要求非常高，工藝不匹配會導致附著力不佳、填孔不良等質量問題，給客戶帶來很大的品質隱患，因此，無論從資金壁壘還是從技術壁壘來看，陶瓷基板都是門檻較高的產業。”
談到陶瓷基板的市場前景，吳博士是謹慎樂觀的。“陶瓷基板在LED封裝行業屬于細分市場，根本談不上能一統天下，但由于其特有的優勢，仍在高附加值的封裝市場牢牢占據相當份額。”
“從需求端來看，整個LED行業陶瓷基板的月需求量大約在50萬片左右，市場規模每年不到10億元人民幣，客戶集中度非常高，主要包括科銳、歐司朗、飛利浦、首爾、日亞等國際大廠，以及晶能、德豪、鴻利等國內上市公司，其中科銳需求最大，約占總需求的1/3左右，其它國際大廠的總需求共占1/3，國內廠家的總需求占最后的1/3。”
“國內大廠的需求還是最近2年才培育起來的，我在去年的文章中也提到過，2011年大陸上馬的陶瓷封裝線有20多條，但現在堅持下來的也就晶能、德豪、鴻利等寥寥數家，這要得益于這幾家企業擁有各自的看家本領，比如晶能的硅襯底芯片、德豪的倒裝芯片、鴻利的車燈布局等。現在這幾家公司陶瓷封裝產能已逐步擴大，大有迎頭趕上國際大廠的趨勢，相應地，對國產低成本陶瓷基板的需求愈來愈大，而我們，剛好趕上了這個時機。”“一個新產品，從研發到推向市場，節奏的把握很重要，節奏過快很容易成烈士，太慢，那就是起個大早趕個晚集，會錯過收回投資成本的最佳時間窗口，畢竟投資是要講回報的。”
“從陶瓷基板的供應端來看，目前的局面是一家獨大，”吳博士接著分析道：“在我們實現規�；慨a之前，陶瓷基板由臺灣地區數家企業壟斷，其中同欣最大，占了80%的市場份額，其余的市場份額被大毅、立誠、璦司柏等企業瓜分，我們現在推出的10萬片月產能，滿產后也僅占整個市場份額的20%左右，暫時不會對當前供應格局帶來挑戰，但陶瓷基板的客戶群絕大部分在大陸，凱昶德陶瓷基板占據著明顯的地域及成本優勢，肯定會改變現有的供應格局。”吳博士信心滿滿的說道，“這只是時間問題。”
除了傳統的戶外照明、強光手電筒等市場，一些新興市場在2015年已逐步成熟并形成規模需求，比較典型的有車用LED、手機閃光燈、紫外 LED固化、紅外LED安防、植物照明等市場領域，使陶瓷基板市場無論是滲透率還是容量都在增加。以車用LED為例，根據LEDinside最新2016 LED供需市場趨勢報告顯示，車外照明用LED市場產值至2020年可望來到22.9億美金，年復合成長率為8%。手機閃光燈方面，智慧型手機對高像素的追求使得原來1顆閃光燈的標配變成了2-3顆，到2018年全球手機閃光燈出貨量預計將達20.43億顆。紫外LED市場也是如此，由于技術門坎較高，產品單價較一般LED高出數十倍，屬于高毛利市場，龐大產值已吸引眾多廠商爭相投入。
“這些新興市場不斷釋放出利好消息，對陶瓷基板的需求格局也產生了重大影響，逐漸催生出第四大目標客戶群，那就是深圳一批從傳統SMD貼片式封裝轉型過來的企業，對此，不得不佩服他們市場嗅覺的靈敏性和轉型的果斷性，當然，也和整個廣東地區相關芯片、基板、封裝技術、配套設備的日漸成熟有關。”吳博士饒有興趣的說：“這些企業是從2015年開始陸續出現的，大部分從被賣成白菜價的貼片式封裝轉型過來，每個企業僅專注于某個細分市場，比如有專門做手電筒燈的，專門做車燈的，專門做UV燈的，每家企業規模不大，但數量較多，總體需求不容小覷，在未來3年內，極有望成長為繼前三大客戶群之后的第四大客戶群，形成四分天下的需求格局，而且，這個市場目前完全由我們占有。”
“其實，陶瓷基板的用途遠不止LED這個行業”，吳博士繼續道：“陶瓷基板產業涉及精細陶瓷制備、薄膜金屬化、黃光微影、激光成型、電化學鍍、光學模擬、微電子焊接等多領域技術，產品在功率型發射器、光伏器件，IGBT模塊，功率型晶閘管、諧振器基座、半導體封裝載板等大功率光電及半導體器件領域有廣泛用途。”“比如采用陶瓷基板封裝的功率型IGBT模塊，主要應用于家電用功率變頻器、新能源汽車用逆變器、USP電源、電動汽車充電樁等電力電子領域。近年受我國高鐵、動車、地鐵等軌道交通、新能源汽車、光伏發電、高壓輸變電網、無線發射基站等領域投資規模提振的影響，這些領域猶如2000年初的LED市場，正處于蓬勃興起的階段，市場前景值得期待”。“這些新領域對陶瓷基板的需求估計有上百億的規模，比LED行業大得多，陶瓷基板真的大有可為，目前我們已經著手進行相關市場開拓和專利布局。”
任何一個好的行業不會沒有競爭對手，機會大家都可以看到，一家獨大的局面不會維持太久，陶瓷基板也不例外，凱昶德的陶瓷基板在大陸具備先發優勢，但這種先發優勢不是偶然的，這一方面歸益于公司掌舵人吳樂海董事長對市場前景敏銳的洞察力、不輕言放棄的執著以及持續不斷的資金支持，另一方面要歸結于4年來技術團隊的刻苦攻關和堅持不懈。
針對可能出現的大陸競爭對手，吳博士有自己的看法：“四年前市場前景可沒現在這么樂觀，當時COB及EMC剛剛興起，對高功率陶瓷封裝形成夾擊局面，業內很多人是不看好陶瓷基板項目的，但吳董事長堅持認為，陶瓷基板有其特有的技術優勢，應該具有頑強的生命力，而且它屬于一個全新的技術平臺，做得好可以向電力電子、光電半導體器件等領域滲透，對公司的轉型升級具有重大意義，因此拍板一定要搞，當時如果沒有吳董事長的一再堅持，可能我們這個團隊早就解散了。”當談到自己的團隊時，吳博士充滿自豪：”這個項目最重要的是團隊培養，設備可以用錢買，但相關的設計規范、作業指引、工藝流程、品質標準、管理制度等用錢是買不到的，100多項文件，都得靠人去撰寫、去培訓、去執行，且非朝夕之功，需要長時間的沉淀積累；國內沒有現成的人才可挖，都是通過內部選拔結合外部引進慢慢培養出來的，也許團隊才是我們最寶貴的財富，最大的核心競爭力”。
“現在市場前景普遍看好，我們也關注到有幾家企業正在開發，因此預計2017年會有競爭對手出現，對此我們已經做好充分的準備，2016年我們定義為成本下降年，隨著國內配套的成熟，我們制程良率的提升，規�；娘@現，以及高密度布板方案的推廣，2016年陶瓷基板成本肯定會進一步下降，以3535為例，單顆售價在下半年肯定會降至0.1元以內，直逼EMC價格。”
“沒有對手的江湖是孤獨的，我們更樂意看到競爭對手出現，這樣我們才能不斷超越自己，發揚工匠精神，把性能做到極致，把成本做到極致，把服務做到極致，使客戶收益，讓陶瓷封裝這個產業繼續散發獨特的魅力，推動行業的整體進步。”吳博士意味深長的說。
